一級配電箱,即是指的總配電箱。通常坐落配電房控制施工現場悉數供電的集中點,設置在接近電源區域,把電能分配給不同地點的下級配電設備。這一級設備緊靠降壓變壓器,故電氣參數要求較高,輸出電路容量也較大。電源由施工現場用電變壓器低壓側引出的電纜線接入,并裝設電流互感器、有功電度表、無功電度表、電流表、電壓表及總開關、分開關??偱潆娤鋬鹊拈_(kāi)關均應采用刀熔開關(或漏電維護開關)。引進、引出線應穿管并有防水彎。施工用電一級配電柜作建筑工地施工用電用,是專門對于工程施工現場狀況對比特別而規劃,契合建造部分有關施工用電規范規范。

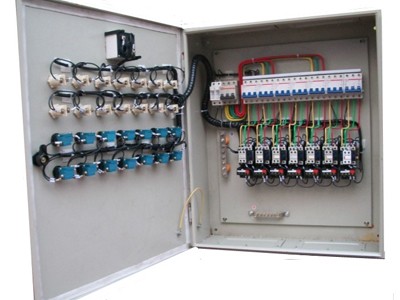

二級配電箱,是動力配電柜和電動機控制中心的統稱。動力配電柜使用在負荷比較分散、回路較少的場合;電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。適用建筑工地施工用電,是專門對于工程施工現場狀況對比特別而規劃,契合建造部分有關施工用電規范規范。全套商品能構成完好施工用電三級維護體系、到達一機一閘一維護的意圖。二級箱采用內外門規劃,表面噴塑.安全漂亮,防雨箱頂適合野外工作。這級設備應對負荷提供保護、監視和控制。
一級請求配置:
總路:總阻隔+總斷路器或總熔斷器;分路:分路阻隔+分路漏電維護開關(柜體內必需裝置絕緣板)。
二級請求配置:
總路:總阻隔+總斷路器或總熔斷器;分路:分路阻隔+分路熔斷器或斷路器(柜體內必需裝置絕緣板)。
